Elsystem Part 2

2022-03-16

Arbetet med elsystemet fortsätter med påse efter påse. Det blir mer och mer kablar att hålla kolla på, Tanken är att dra alla kablar samtidigt, så att man får in allt i snygga skyddande höljen. Är du intresserad av mer detaljer om detta arbete finns ett dokument att ladda ner i slutet på detta. Där får du mer detaljer och art. Nr på delarna samt var de är inhanlade.

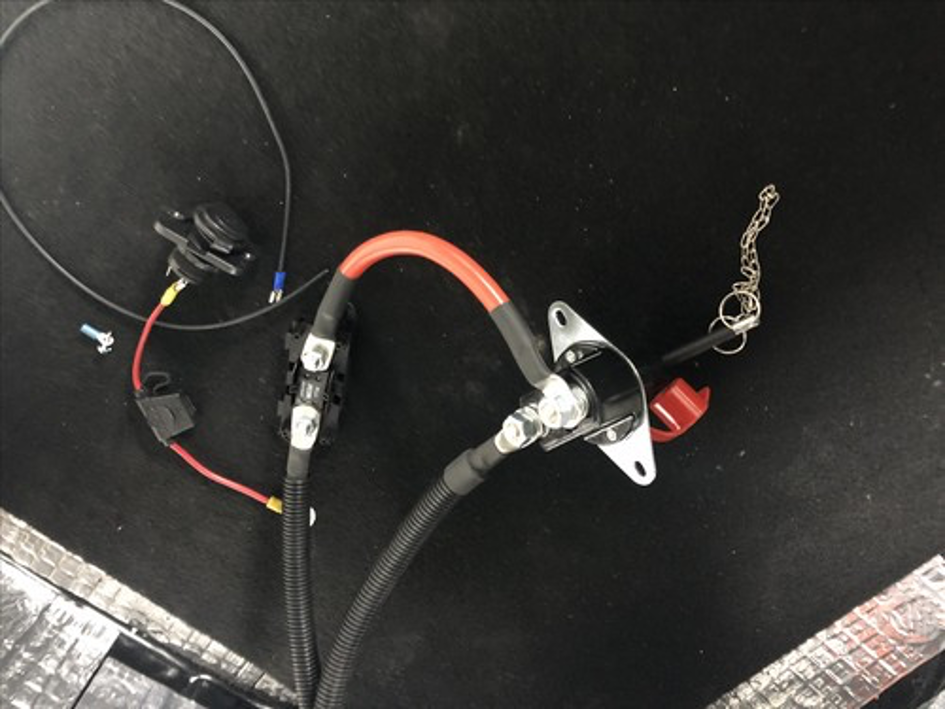

 Här har jag gjort i ordning alla grova kablar som kommer från batteriet och som skall till startmotor och säkringsdosan. Har satt dit en huvudsäkring Har också gjort iordning ett 12 V uttag för div. tillbehör i bagaget.

Så här vart resultatet när allt är monterat och klart. På denna bild ser ni även helt nya inredning i bagaget.  Lite mörk bild, med det är klädd MDF board som klär in hela bagaget. Mallar till inredning finns att köpa. Maila mig på hasse.astrom56@gmail.com(300Kr.)

 Här har jag fått fram alla kablar som skall gå bak i bilen.

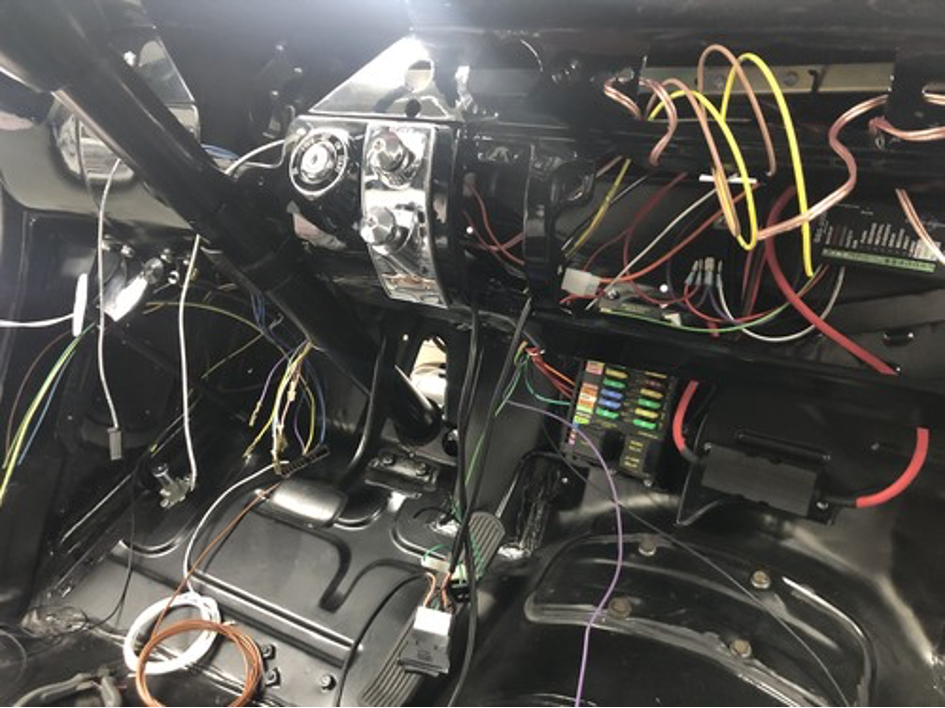

 Det är även del att hålla koll på även under instrumentbrädan.

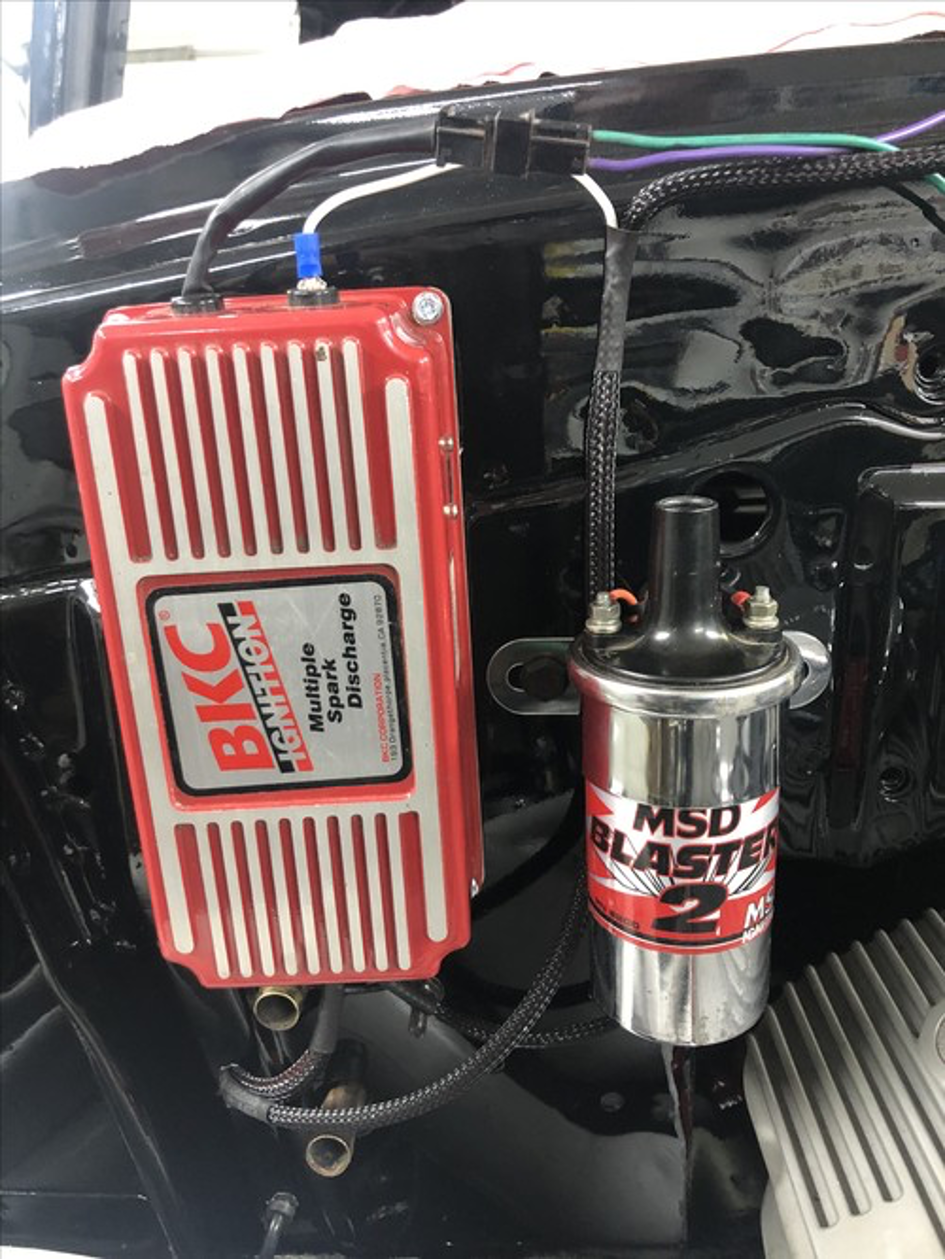

Nu är allt klar till tändboxen, tändspolen och fördelaren i värmeskyddade kablage.

Stötte på ett rejält problem med dessa kablar som kommer från rattstången. De kontrollerar blinkers samt tuta. Vissa av dem har tyvärr en annan färg mot kontakten som de skall kopplas in i.

 Här har vi kontakten med text på kablarna vad de skall gå till, men jag har ingen susning vilken kabel de skall möta från rattstången.

 Med hjälp av texten i instruktionerna samt lite letande på webben, där jag hittade ett originalschema på hur rattstången var kopplad, kunde jag få ihop det. Allt skall inte gå så lätt. Men det är väll lite av tjusningen med vad man håller på med.

 Ladda mer detaljdokumentet så får du svaret på vilka kablar som skall gå var.

Inne i bagaget satt jag dit en extra säkringshållare för alla kablar som skall gå till dragkroken.

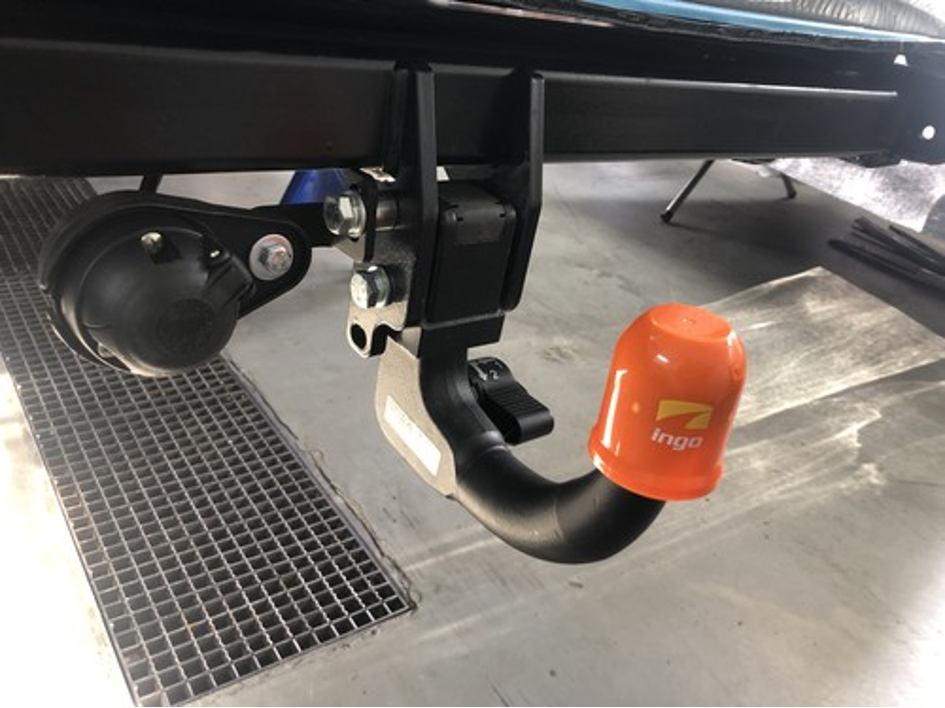

Kopplat och klart. Draget är avtagbart samt kontakten är ledad. Så när kofångaren är monterad kommer man nästa inte se något av drag eller kontakt.

Nu när all el är dragen bak på bilen, är det dags att göra de sista på baklysena, nya kablar och gummitätningar. Tejpen sitter där för att jag har limmat dit nya packningar som skall täta mellan lysen och karossen.

 Första testen av det nya elsystemet !!!!! Lite nervöst var det, men inga gnistor eller kabelbränder. Tack och lov. Både bakljus, bromsljus och blinkers fungerar. (Så min koppling av elen vid ratten blev rätt till slut)

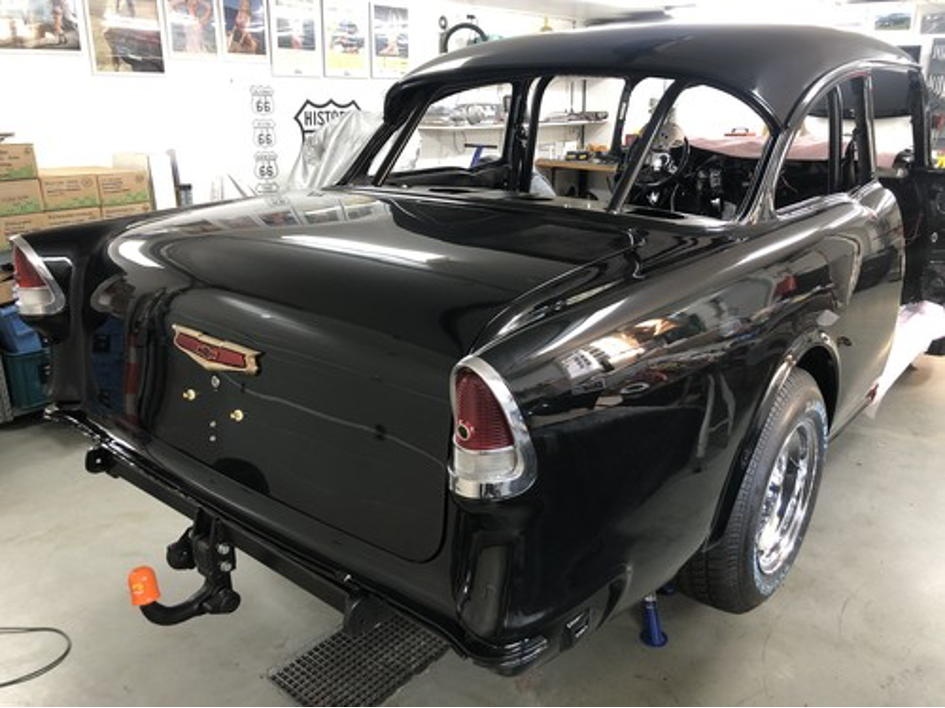

 Baken helt klar, förutom kofångaren som jag inte har, ännu! Nu fortsätter arbetet och näst på tur är att få på dörrarna och börja montera sidofönster, tätningslister, fönsterhissar m.m. Mer om detta framöver.

Efter detta vart det en skön lite semester med polarna i fjällen.

Detaljdokument om elsystem part 2
